(WY系列),該裝置主要特點:減壓系統和減溫系統分開進行。主要包括:減壓系統(電/氣動減壓調節閥);減溫系統(文丘里氏混合管、電氣動給水調節閥、節流閥、止回閥、截止閥);安全保護系統(彈簧安全閥)組成。
1)、采用單座籠式套筒減壓閥結構,吸收美國FISHER公司先進技術設計而成,結構為球型整體加工形式,閥瓣與閥座間采用錐面密封,密封面堆鈷基硬質合金,閥瓣為平衡形式,不平衡力小,調節范圍大,動作平穩,無卡阻現象,同比耐壓能力最大,調節穩定。
2)、減溫霧化系統采用文丘里氏+笛型噴嘴,無傳動部件,霧化穩定可靠,噴嘴拆裝方便,便于維修。
3)、減壓系統和減溫系統分開,主要用于工況惡劣,如高溫高壓(≤10Mpa,T1≤540℃),避免減溫水沖刷閥體內件,或用于壓力較低的過熱蒸汽降至飽和蒸汽的工況(如集中供熱P≤1.8Mpa,T≤280℃)主要考慮蒸汽流速較低,采用文丘里氏減溫,使減溫水充分霧化,達到較好的減溫效果。
4)、進口蒸汽由文氏管加速,利用了文丘里管的引射作用,其主要特點為:過熱蒸汽通過文邱里管時在其喉部產生壓降,蒸汽流速迅速提高至200m/s,此時減溫器減溫水經過調節閥后以恒速從噴嘴噴出,進入減溫器文丘里管之后迅速霧化,并與蒸汽充分結合,在文氏管喉部完全霧化,此后被引入擴散管和保護管,升壓后汽水混合流以類霧狀進入主蒸汽流。
5)、減溫給水調節系統采用高壓差給水調節閥,減小了閥門的泄漏量,能合理分配給水系統上的壓差,省去了裝置傳統結構中給水分配閥的回水支路。同一口徑,不同的流量系數CV值可供選擇,使溫度調節系統調節靈敏度及精確度大大提高。
主要性能指標
性能指標:
1)、進口蒸汽壓力≤5.4MPa,溫度T1≤485℃;
2)、出口流量的變化范圍:30%Q~100%Q,如有特殊要求,可與本公司技術處協商。
3)、出口蒸汽壓力P2的調節精度±0.02MPa。
4)、出口蒸汽溫度T2的調節精度±3℃;
5)、裝置正常運行時,在減溫減壓閥下游一米,同時距管壁一米處測其噪音,噪音音級不大于85分貝。
供貨范圍
供貨范圍為 標志以內,主要有:
1)、減壓系統:減溫減壓閥、節流孔板等;
2)、減溫系統:給水調節閥、節流閥等;
3)、安全系統:安全閥、止回閥等;
4)、管路系統:蒸汽管道、過渡管、減溫水管等;
5)、配套附件:截止閥、雙金屬溫度計及接管、壓力表及三通閥、彎道、接頭、法蘭、襯墊、螺栓、螺母、墊圈等。

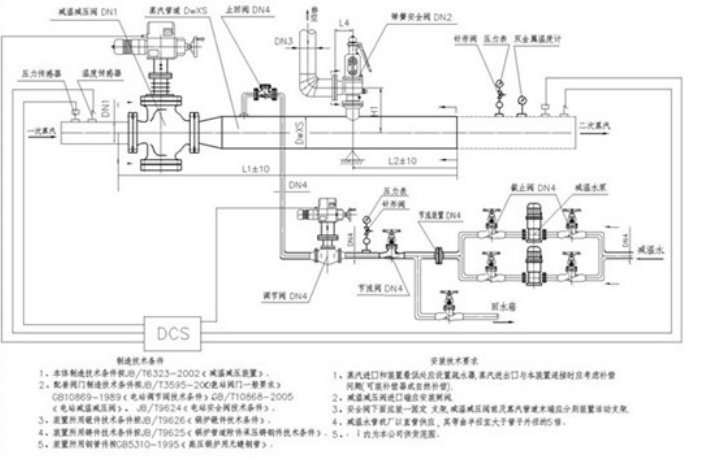

產品系列圖
